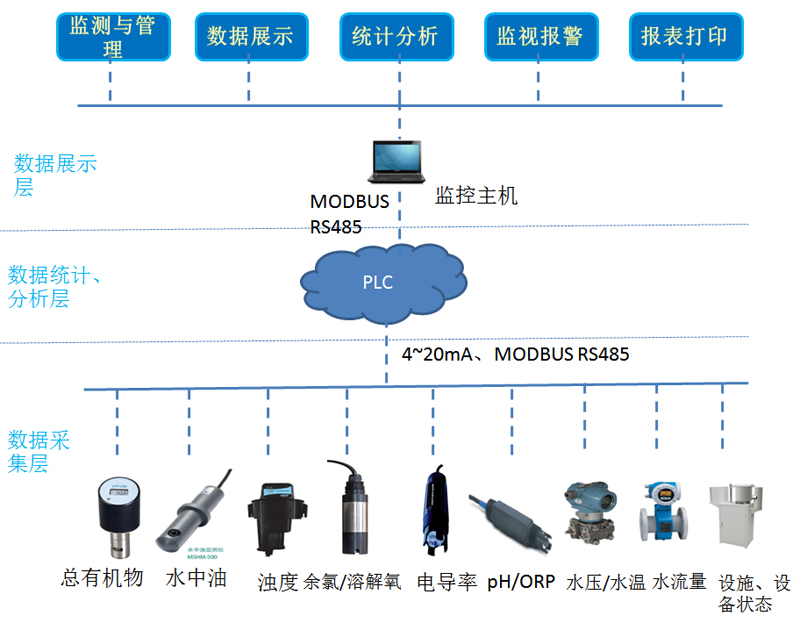

系統架構
（類似水質在線監測項目系統架構圖示例）
產品簡介
美淼水質在線監測和預警系統分為三部分：
第一部分：數據采集層
采集水中的PH、TOC、電導率、COD、總氮、總磷、溶解氧、水流量等指標；
第二部分：數據統計、分析層
通過PLC將儀表數據轉換成工程量后，進行統計、分析、存儲；
第三部分：數據展示層
以可視化的界面實現數據監測與管理、數據展示、統計分析、監視報警、報表打印等功能。
功能描述
開發DCS集散控制系統的檢測預警平臺，對水質儀表實現監視和報警。實時在線監測進水、出水中的水質動態數據傳至監控上位機，并預留無限點數據接口，該系統可在上位機上進行集中監視和查詢實時、歷史數據和變化趨勢，并顯示所有檢測點數據，每日各檢測點檢測最 大值、最小值、平均值、標準差統計并自動形成報表。該系統具有異常預警功能，能提供數據分級的限值預警和報警，提供實時報警監視功能，歷史報警查詢，輔助管理者評價飲水是否安全。
(類似水質在線監測項目監測機柜示例)
功能說明
1. 設備狀態及水質信息采集
PH、電導率、TOC、COD、總氮、總磷、溶解氧、水流量等信息
2. 數據存儲和查詢
數據存儲年限不少于5年
水質數據的報表查詢和顯示
水質數據的歷史曲線和實時曲線查詢和顯示
水質數據的報警信息查詢和顯示
數據采集、存儲功能
功能項目 | 說明 |
| 數據采集頻率 | 監測點現場數據實時完成測量值的采集，可設定采集間隔及儲存時間。可選擇(1分鐘至1小時采樣一次) |
| 數據查詢 | 提供原始采集數據查詢功能 |
| 數據導出 | 提供原始采集數據多種文件格式(含Excel)導出 |
| 數據存儲 | 現場數據能保留1年內數據，掉電數據不丟失，數據保存10年以上 |
3.集中監視、趨勢和報警功能
全系統監視，包括監測點集中畫面監視、歷史趨勢查詢、實時報警、歷史報警查詢功能、系統通訊狀態和工作狀態監視。集中監視功能可以在監督所內網通過客戶端軟件方式，根據權限登陸瀏覽和操作
功能項目 | 說明 |
| 流程顯示 | 顯示各系統流程 |
| 全貌監視 | 以數據表格形式顯示所有監測點數據，并可由使用用戶篩選需顯示的監測點數據 |
地圖監視 （擴展功能） | 地圖展示平臺提示 gps 定位，自動縮放、軌跡回放等功能以城市地圖作為背景圖層，在相應監測點地理位置顯示所有監測數據，并可由使用用戶篩選需顯示監測點數量和數據類型 |
| 數據趨勢曲線 | 所有的采集數據可以以正、客戶端方式，由用戶自定義監測點、時間段查看歷史趨勢曲線，同時顯示該定義數據的最 大值、最小值、均值 |
| 報警 | 提供數據分級的限值預警和報警提供實時報警監視功能 歷史報警查詢 提供報警信息發送到手機功能 |
